滚轮架的分类工作原理和技术参数

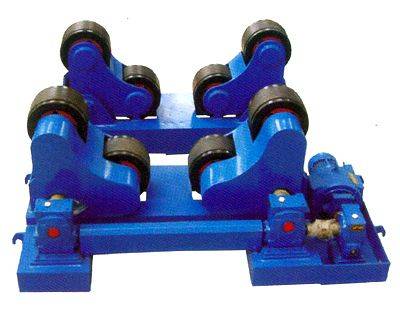

滚轮架是指借助焊件与主动滚轮间的摩擦力来带动圆筒形（或圆锥形）焊件旋转的装置。自调式滚轮架自调式滚轮架适用于圆形筒体的焊接，可根据筒体大小自行调节，有多种规格可供用户选择，大吨位的可代为设计制造。可调式滚轮架可调式滚轮架有手动丝杆可调式、手动螺栓移位式和电动滑板移位式三种。通过调整滚轮的中心距，适用不同直径筒体。
一、分类
该滚轮架系列由自调式、可调式、平车式、可倾斜式、防轴向窜动等多种形式。用于圆柱形筒体的焊接、抛光、衬胶及装配等，自调节式滚轮架可根据筒体大小自行调节，可调式滚轮架可采用丝杆调节，螺钉分档调节等，采用交流变频器控制，线速度为数字显示，先进可靠，本厂还可根据用户需要设计定制各利类型的滚轮架。
二、工作原理
（1）滚轮架靠滚轮对的自由摆动，在规定的范围内自动调节滚轮中心距，适用不同直径的焊件，圆简体焊件放置平稳；
（2）采用可控硅供电直流电动机驱动，无级调速，焊速范围大，速度稳定；工时定额．材料消耗定额、刀具量具和工装等的统计与汇总；
（3）适用性强，使用广泛；
（4）采用组合式滚轮，钢轮外包橡胶，传动平稳，摩擦力大，寿命长；
（5）自调式滚轮架，滚轮对数多，对工件轮压小，可避免工作表面产生冷作硬化。
三、结构特点
1.可根据焊件的重量、长度任意组合，使用方便、灵活；
2.在规定的范围内自动调节滚轮中心距，适用不同直径的焊件，圆筒体焊件放置 平稳；
3.可控硅供电直流电动机驱动，无级调速，焊速范围大，速度稳定；
4.适用性强，使用广泛；
5.组合式滚轮，钢轮外包橡胶，传动平稳，摩擦力大，寿命长；
6.对工件轮压小，可避免工作表面产生冷作硬化。
四、技术参数
|
规格型号 |
最大承载重量 |
适应工件范围 |
滚轮直径和宽度 mm |
滚轮线速度 |
电机功率 |
调速方式 |
|
|
T |
kg |
mm |
橡胶轮 |
金属轮 |
m/n |
K w |
电磁无级调速 |
|
ZT5 |
5000 |
200-2000 |
φ200×130 |
2×φ245×20 |
6-60 |
0.75 |
|
|
ZT10 |
10000 |
350-2800 |
φ250×90 |
2×φ245×20 |
6-60 |
1.1 |
|
|
ZT15 |
15000 |
350-2800 |
φ250×90 |
2×φ245×20 |
6-60 |
1.5 |
|
|
ZT20 |
20000 |
400-3500 |
φ300×120 |
2×φ295×30 |
6-60 |
2.2 |
|
|
ZT25 |
20000 |
400-3500 |
φ300×120 |
2×φ295×30 |
6-60 |
3.0 |
|
|
ZT30 |
30000 |
600-4000 |
φ370×120 |
2×φ365×40 |
6-60 |
4.0 |
|
|
ZT40 |
40000 |
600-4000 |
φ370×120 |
2×φ365×40 |
6-60 |
4.0 |
|
|
ZT60 |
60000 |
750-4800 |
φ400×120 |
2×φ395×50 |
6-60 |
5.5 |
|
|
ZT80 |
80000 |
850-5000 |
φ450×120 |
2×φ445×60 |
6-60 |
7.5 |
|
|
ZT100 |
100000 |
1000-5500 |
φ450×120 |
2×φ445×70 |
6-60 |
11 |
|
|
ZT150 |
150000 |
1100-5500 |
φ450×120 |
2×φ445×75 |
5.2-52 |
2×4 |
双驱动同步 |
|
ZT200 |
200000 |
1200-6000 |
|
φ500×350 |
6-60 |
2×5.5 |
无级调速 |
